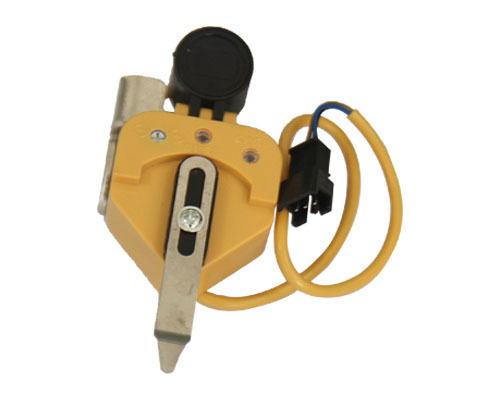

智能紅外線浮紗檢測器

本產品主要包括紅外線探頭、紅外線檢測回路線路板、定位螺釘、探針片、基臺、轉孔、定位螺栓、燈、霍爾開關、磁鋼和轉軸，定位螺釘將紅外探頭固定設置，紅外線探頭接入紅外線檢測回路電路板，轉孔穿過基臺，探針片的中端套在轉孔前端，再通過定位螺栓固定。當探針片偏移至特定位置，紅外線探頭感應紗嘴時，在轉軸上的磁鋼離開霍爾開關的感應區時，霍爾開關無輸出信號，報警裝置不啟動，有效避免了擺陣碰紗嘴引起的誤報警；若紅外線探頭未感應紗嘴，在轉軸上的磁鋼離開霍爾開關的感應區時，霍爾輸出信號報警裝置啟動，將有效保護減少對跳針損壞的現象。

Key words:

分類：

傳感器

關鍵詞：智能紅外線浮紗檢測器

電話:

400-811-6697

在線留言

相關產品

產品詳情

它們本是一種柔性物體，受外力作用后容易變形。因此，欲檢測加工過程中一些參量的變化，如果采用通常接觸式傳感器，其檢測結果就會存在著由于接觸而引起的誤差，而光電檢測是非接觸式的，它不改變紗線原來的狀態，光電傳感器是將光電量轉換成電量的一種裝置，它把非電量如紗線、紗疵等轉換成電量的變化，從而實現對這些非電量的檢測，由于光電傳感器是非接觸測量的這一特點，使得它在紡織生產中應用較廣。其中最常用的就是CCD攝像傳感器。CCD攝像傳感器利用光敏單元的光電轉換功能將投射到光敏單元上的光學圖像轉換成電信號“圖像”，即將光強的空間分布轉換為與光強成比例的大小不等的電荷包的空間分布。然后利用移位寄存器的移位功能將這些電荷包在時鐘脈沖控制下實現讀取與輸出，形成一系列幅值不等的時序脈沖序列。結合計算機圖像處理技術，就能制造出失真度極小的數碼攝像傳感器件，非常適合于數碼攝像、在線檢測和圖像識別。此外，它還具有體積小、質量輕、集成度高、析像度高、功耗低、耐沖擊和抗電磁干擾能力強等許多優點。

智能紅外線浮紗檢測器推出主要減少并消除電腦橫機撞針現象。探測精度高，能有效地避免探針片輕微抖動誤撞引發的假報警，可以大大提高電腦橫機生產效率，降低人力成本和生產成本。

產品介紹

產安裝及調試方式

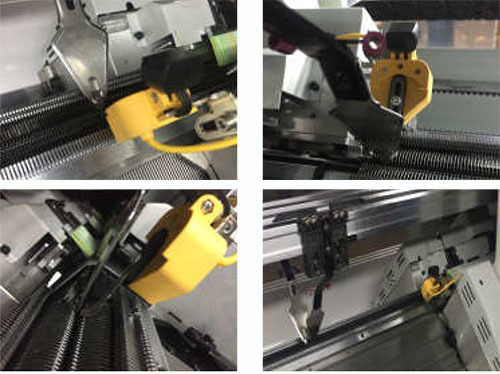

一、主體安裝

1.安裝支架:前面和側面支架二選一。

2.安裝紅外線浮紗檢測器位置，盡量將檢測器往后方位移。

3.調節支架到適當位置至探針片到紗針位置。

(注:一些廠家機頭不同，安裝位置也會不同，因機頭而定)

二、線路連接

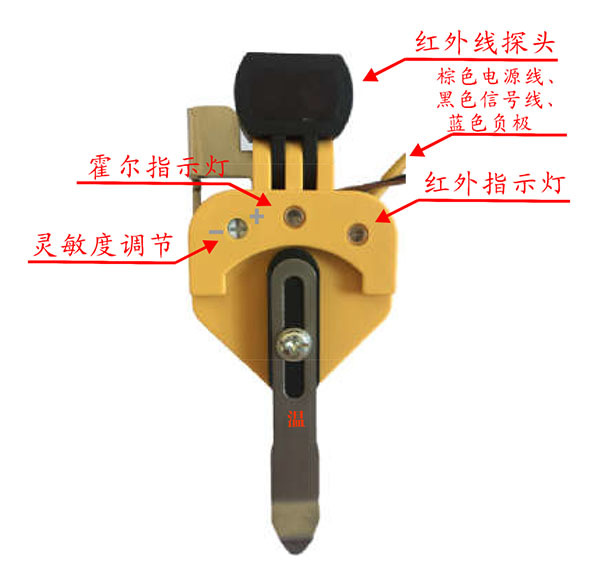

1.最新機型探針采用三線連接方式，與本產品完美對接，無需示意圖(產品三線依次為棕色電源線、黑色信號線、藍色負極線)。如遇到對接之后，探針沒反應，可重啟機器，浮紗檢測器恢復正常。

2.如遇兩線機型連接方式

a.將探針棕線接入12V電源，電源可以從換向或者度目傳感器中
